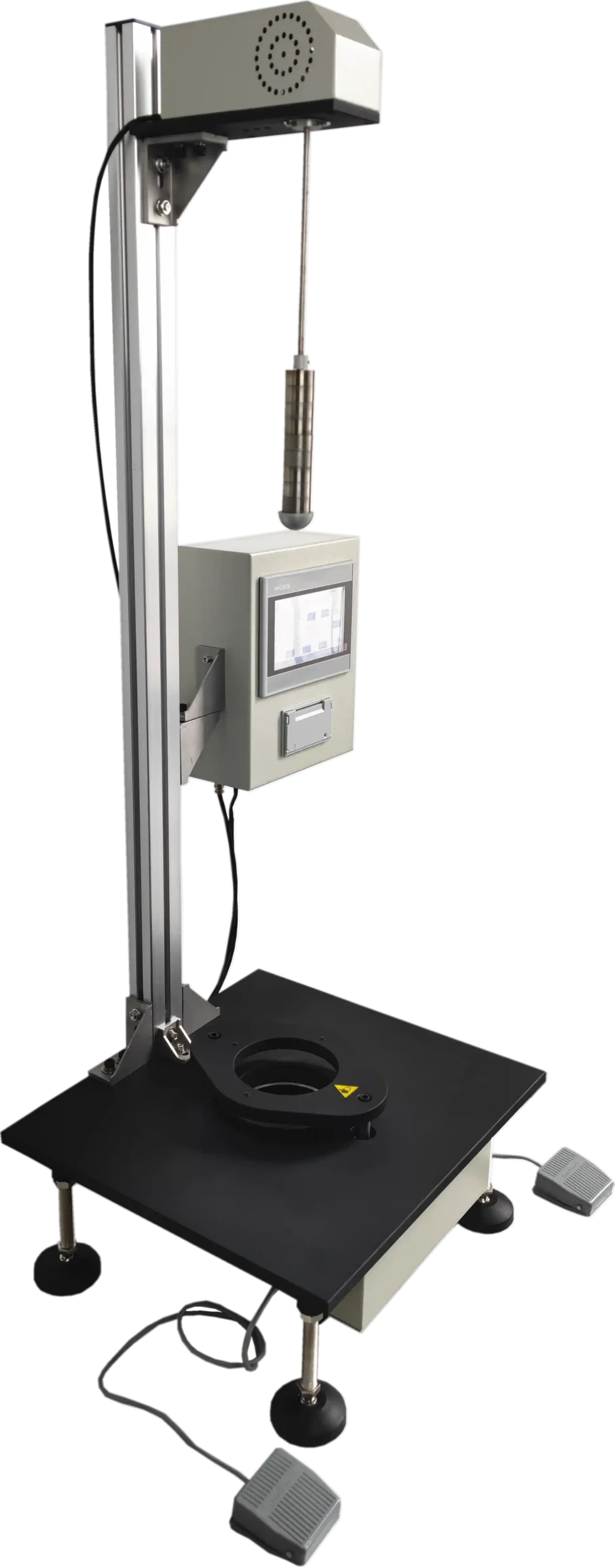

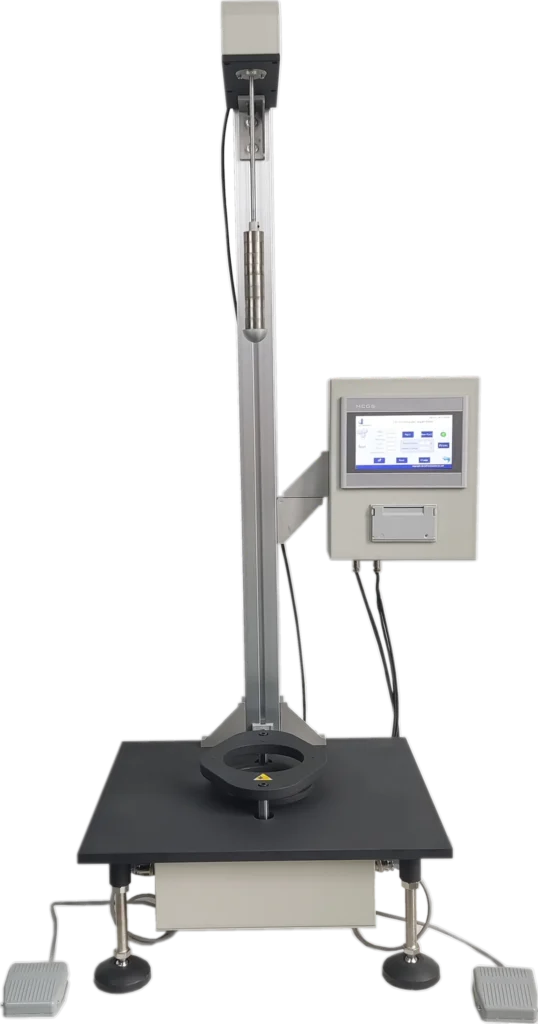

Probador de Impacto de Dardos que Caen

Home » Productos » FDT-01 Probador de Impacto de Dardos que Caen

ASTM D1709, ISO 7765-1

El probador de impacto de dardos que caen es una herramienta fundamental para evaluar la resistencia al impacto de películas plásticas, láminas compuestas y otros materiales flexibles utilizados en embalajes. Este ensayo proporciona datos clave para asegurar la protección del contenido, optimizar el diseño del envase y verificar la calidad del material. Cell Instruments, con su modelo FDT-01, ofrece una solución automatizada y precisa para cumplir con los estándares ASTM D1709 e ISO 7765-1, garantizando resultados repetibles y confiables.

Especialización en equipos de ensayo de materiales

Cell Instruments se especializa exclusivamente en equipos de prueba para envases, alimentos, productos farmacéuticos, dispositivos médicos, adhesivos, textiles y más.

Soluciones personalizadas y servicios de automatización

La empresa ofrece soluciones de ensayo personalizadas y servicios de transformación automatizada, lo que permite adaptarse a los requisitos específicos de cada cliente y mejorar la eficiencia de los procesos de prueba.

Cumplimiento de normas internacionales

Los instrumentos de Cell Instruments cumplen con normas internacionales como ASTM, ISO, TAPPI, entre otras, lo que asegura resultados de prueba precisos, estandarizados y confiables para el control de calidad y el desarrollo de productos.

ASTM D1709, ISO 7765-1

Cómo funciona el probador de impacto de dardos que caen

El funcionamiento del FDT-01 es simple pero altamente técnico:

Montaje de la muestra: La película se coloca y sujeta firmemente mediante mordazas neumáticas.
Selección del método: El usuario elige entre el Método A o B, y configura el peso del dardo desde el panel HMI.
Liberación del dardo: El sistema electromagnético libera el dardo desde una altura fija (660 mm o 1500 mm).
Registro de resultados: Se documenta automáticamente si la muestra ha fallado o no. Luego de múltiples repeticiones, se calcula el peso crítico.
Salida de datos: El resultado se muestra en pantalla, se imprime o se exporta digitalmente según necesidad.

Esta prueba cuantifica la energía de impacto en gramos y julios, facilitando comparaciones objetivas entre materiales.

Especificaciones técnicas clave

Profesionalismo y Precisión

Parámetro	Detalle
Método de ensayo	Método A o B (opcional)
Rango de prueba	50–2000 g (según el método)
Diámetro del dardo	38±1 mm (A) / 50±1 mm (B)
Altura de impacto	660 mm / 1500 mm
Precisión	0.1 g (0.1 J)
Sujeción	Mordaza neumática
Gas requerido	0.6 MPa, tubo PU Φ8 mm
Tamaño mínimo de muestra	150 mm × 150 mm
Alimentación	AC 110–220 V, 50 Hz
Dimensiones	500×450×1200 mm (A) / 500×450×2200 mm (B)

Pruebas conforme a ASTM D1709 e ISO 7765-1

Profesionalismo y Precisión

Los métodos de prueba ASTM D1709 e ISO 7765-1 especifican procedimientos para determinar la energía requerida para perforar una película o lámina mediante la caída libre de un dardo. Estas normas describen dos métodos distintos:

Método A: Se ajusta el peso del dardo con incrementos definidos para encontrar el punto donde el 50% de las muestras fallan.
Método B: Emplea un dardo con peso fijo y evalúa si la muestra falla bajo esas condiciones.

El equipo FDT-01 permite realizar ambas variantes, ajustándose a los requisitos normativos y de laboratorio.

Características del probador FDT-01 de Cell Instruments

Profesionalismo y Precisión

Tecnología inteligente y automatización

• Control mediante PLC y pantalla táctil de 7 pulgadas.
• Cálculo automático de resultados, sin intervención del operador.
• Suspensión electromagnética que elimina el roce y mejora la repetibilidad.

Versatilidad y cumplimiento normativo

• Soporta ambos métodos de ensayo (A y B).
• Ajustes rápidos y precisos en el peso del dardo.
• Compatible con muestras de hasta 1 mm de espesor.

Seguridad y eficiencia

• Operación con pedal y botón externo para evitar contacto directo.
• Luz de observación para monitorear el estado de la muestra.
• Microimpresora integrada y software de exportación opcional.

Importancia del ensayo de impacto de dardos en películas plásticas

Profesionalismo y Precisión

Durante su ciclo de vida, las películas plásticas enfrentan caídas, fricciones y perforaciones. Medir su tenacidad frente al impacto permite:

Prevenir fallos en el transporte y almacenamiento, protegiendo el producto final.
Reducir costos, seleccionando materiales con el rendimiento necesario sin sobredimensionar.
Homologar materiales, asegurando la calidad con criterios objetivos de aceptación.

Este método, ampliamente aceptado por la industria, es un estándar para fabricantes, laboratorios y centros de I+D.

Aplicaciones industriales del probador de impacto de dardos que caen

Profesionalismo y Precisión

Este instrumento es esencial para:

Fabricantes de envases flexibles, que requieren validar sus películas antes de producción masiva.
Laboratorios de control de calidad, para pruebas de recepción de materiales.
Departamentos de desarrollo, que comparan diferentes composiciones o tratamientos superficiales.

Los materiales evaluados incluyen PE, PP, PET, PVC, películas metalizadas, papel laminado y cartón recubierto.

El probador de impacto de dardos que caen FDT-01 de Cell Instruments es una solución completa, conforme a ASTM D1709 e ISO 7765-1, para evaluar la resistencia al impacto de películas y láminas flexibles. Su diseño automatizado, su precisión y su facilidad de uso lo convierten en una herramienta indispensable para asegurar la calidad en múltiples industrias, desde el empaque hasta la farmacéutica.
